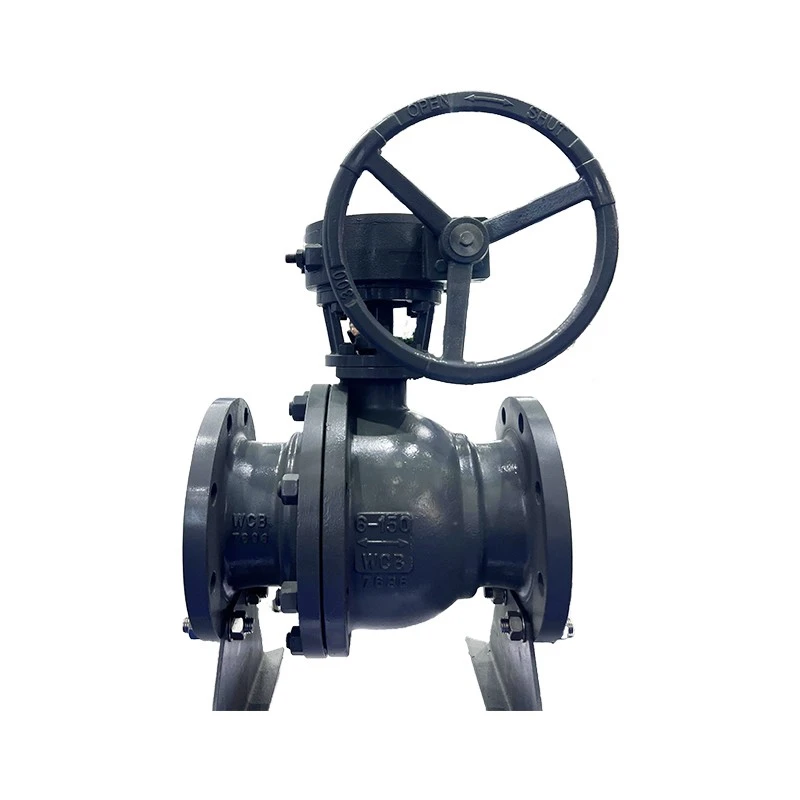

شیر نصب شده Trunnion

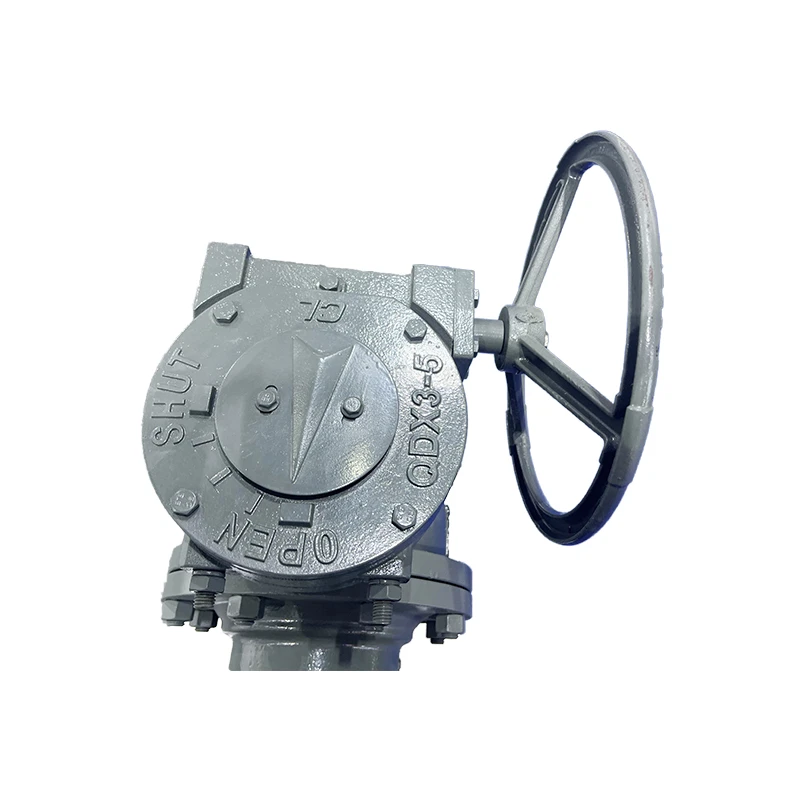

لوله های بزرگ و اختلاف فشار بالا نیاز به طراحی خاصی دارند. یک شیر توپی شناور معمولی، توپ را به سمت صندلی هل می دهد. این باعث می شود که گشتاور زیاد شود و صندلی سریع سایش شود. شیر نصب شده Trunnion ما دارای یک توپ ثابت است. توپ دارای بلبرینگ در بالا و پایین است. فشار رسانه ای روی توپ از طریق بلبرینگ ها به بدنه منتقل می شود. صندلی -بهار است. بنابراین آب بندی دو طرفه-را دریافت می کنید. مدل Q341F-16C به معنای چرخ دنده کرم، فلنج، مهر و موم PTFE، PN16 و فولاد ریخته گری است. این شیر برای DN150 به بالا می باشد. صندلی دارای اثر دو پیستون است. مهم نیست که رسانه از کدام جهت می آید، مهر و موم قابل اعتماد است.

در مقایسه با شیرهای توپی شناور، شیر نصب شده Trunnion ما دارای گشتاور کمتر، مهر و موم مطمئن تر و عمر طولانی تر است. ساقه دارای طراحی ضد ضربه- است. یک سوراخ تزریق گریس وجود دارد. برای توقف اضطراری می توانید گریس سیل تزریق کنید. یاتاقان های بالا و پایین از مواد کامپوزیت{5}}خود روان کننده ساخته شده اند. نیازی به اضافه کردن چربی ندارید. ما شیرهای نصب شده DN250 Trunnion را برای پمپ بنزین PetroChina ساختیم. آنها به مدت 2 سال تحت فشار 10MPa کار کردند. چرخاندن شیر هنوز آسان بود. مهر هنوز خوب بود. ماشین های حفاری CNC و آسیاب های داخلی ما تمرکز حفره یاتاقان را در 0.02 میلی متر نگه می دارند.
